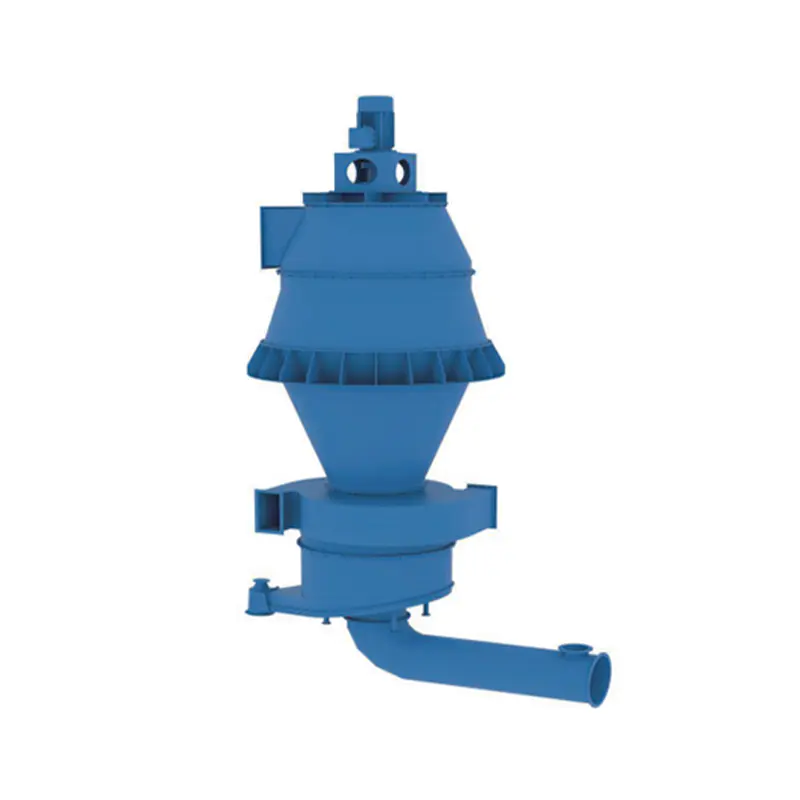

A dinamički klasifikator praha je mehanički uređaj za odvajanje koji koristi rotirajući kavez ili rotor u kombinaciji sa strujom zraka za cijepanje mljevenog materijala u finu struju praha i grubu struju koja se šalje natrag na daljnje mljevenje. Brzina rotora je primarna kontrolna varijabla , a njegovim podešavanjem operateri mogu pomicati točku rezanja gore ili dolje bez zaustavljanja mlina, što čini dinamički klasifikator standardnim izborom gdje god krug mljevenja treba preciznu, ponovljivu kontrolu finoće umjesto fiksne točke odvajanja.
Glavne komponente dinamičkog klasifikatora praha
A dinamički klasifikator praha spaja rotirajuće i nepokretne dijelove unutar jednog kućišta, a svaki dio ima definiranu ulogu u odvajanju čestica po veličini.
- Rotirajući kavez ili rotor , napravljen od noževa za klasifikaciju raspoređenih oko središnje osovine koja se okreće kako bi centrifugalnom silom odbacila prevelike čestice
- Vodeće lopatice ili spiralno kućište , koji usmjeravaju dolazni zrak i struju čestica u ravnomjeran, vrtložni tok prije nego što stigne do rotora
- Pogonski motor s promjenjivom brzinom , obično daljinski upravljan, koji postavlja brzinu rotora i stoga točku rezanja finoće
- Otvor za izlaz i povrat grubog praha , koji šalje odbijene grube čestice natrag u mlin na dodatno mljevenje
- Otvor za fini prah , spojen na nizvodni sustav prikupljanja kao što je ciklon ili vrećasti filtar
Princip rada i mehanizam odvajanja
Samljeveni materijal napušta mlin suspendiran u struji zraka i ulazi u kućište klasifikatora, gdje vodeće lopatice pretvaraju protok u vrtložni uzorak oko rotirajućeg kaveza. Fine čestice prate struju zraka kroz lopatice rotora i izlaze kroz izlaz za fini prah, dok se grublje čestice centrifugalnom silom izbacuju prema van, udaraju u kavez, gube zamah i padaju u grubi povratni žlijeb.
Dvije sile određuju točku rezanja
Na svaku česticu unutar klasifikatora djeluje centrifugalna sila koja je gura prema van i sila otpora iz struje zraka koja je povlači prema unutra prema osi rotora, a ravnoteža između ove dvije sile postavlja točnu veličinu čestice koja odvaja fini proizvod od grubog otpada.
- Veća brzina rotora povećava centrifugalnu silu, gurajući više čestica srednje veličine natrag u grubu struju i proizvodeći finiji proizvod
- Niža brzina rotora smanjuje centrifugalnu silu, dopuštajući više čestica srednje veličine kroz finu struju i proizvodeći grublji proizvod
- Volumen zraka kroz kućište radi zajedno s brzinom rotora, budući da veći protok zraka povećava silu otpora i povlači malo veće čestice u finu struju
Uobičajene vrste dinamičkih praškastih klasifikatora
Dinamički klasifikatori općenito se grupiraju prema načinu na koji su rotor i protok zraka raspoređeni, a izbor ovisi o potrebnom rasponu finoće i rasporedu kruga mljevenja.
| Vrsta | Raspored protoka | Tipična kontrola finoće | Uobičajeni položaj |
|---|---|---|---|
| Turbo tip klasifikatora | Horizontalno vrtložno strujanje | Fini do srednji raspon | Sustavi zatvorenog kruga mlina s kuglicama |
| Klasifikator mlina za ugljen s zračnim pogonom | Kombinirano grubo odvajanje i vrtložno strujanje | Srednji do grubi raspon | Sustavi za mljevenje ugljena i elektrane |
| Statički i dinamički kombinirani klasifikator | Lopatice za prethodno odvajanje nakon kojih slijedi rotor | Široki podesivi raspon | Vertikalni sustavi mlina s valjcima za cement |
Pregled dinamičkog klasifikatora za mljevenje ugljena serije MX
Serija MX je dinamički klasifikator mlina za ugljen razvijen uvođenjem, probavom i integracijom naprednih inozemnih dizajna dinamičkog klasifikatora za mlinove ugljena s pogonom na zrak. Integrira odvajanje grubog praha s horizontalnim vrtložnim odvajanjem u jednoj jedinici , kombinirajući dva stupnja odvajanja kojima se često rukuje zasebnom opremom u starijim dizajnima klasifikatora.
| Parametar | Specifikacija |
|---|---|
| Veličina čestica hrane | 0,5 milimetara ili manje |
| Kapacitet proizvodnje | 10 do 60 tona na sat |
| Primjenjivi materijali | Cement, ugljen u prahu, prah na bazi kalcija, prah silicijevog dioksida, titanijev dioksid, željezna ruda, kvarcni kamen, građevinski otpad, zlatna ruda |
| Polja primjene | Mljevenje cementa, novi materijali, suhi mort, keramika, guma, proizvodnja električne energije, vađenje nafte, zrakoplovstvo |
Prednosti proizvoda klasifikatora serije MX
Visoki učinak u širokom radnom rasponu
Struktura klasifikatora omogućuje fleksibilno podešavanje volumena i izlaza zraka u širokom rasponu bez smanjenja učinkovitosti klasificiranja. Izlaz sustava obično se povećava za 10 do 15 posto nakon što klasifikator serije MX zamijeni stari dizajn s fiksnom točkom rezanja u istom krugu mljevenja.
Mali otpor i manja potrošnja energije
Optimiziran dizajn ravnomjernog polja protoka poboljšava učinkovitost klasifikacije uz istovremeno smanjenje otpora opreme, što zauzvrat smanjuje ukupnu potrošnju energije sustava za mljevenje u usporedbi s klasifikatorima koji stvaraju turbulentne ili neravnomjerne uzorke unutarnjeg protoka.
Jednostavan rad i praktično podešavanje finoće
Glavnim pogonskim motorom može se daljinski upravljati iz kontrolne sobe, tako da operateri mogu prilagoditi brzinu rotora u hodu kako bi zadovoljili promjenjive zahtjeve finoće bez zaustavljanja proizvodnje ili ulaska u prostor s opremom.
Malo trošenje i smanjeni troškovi održavanja
Novi uređaj za unutarnje vortex de splitting omogućuje strujanje zraka unutar rotora da se diže bez rotacije zajedno s kavezom, što smanjuje kinetički moment koji djeluje na rotor. To smanjuje potrebnu pogonsku snagu i smanjuje trošenje rotirajućih dijelova, a dijelovi koji su izloženi visoko abrazivnom materijalu tretirani su materijalima i postupcima otpornim na habanje kako bi se produžio životni vijek.
Industrijske primjene dinamičkih klasifikatora praha
Dinamički klasifikatori praha postavljaju se gdje god je za proces mljevenja potrebno kontrolirano, podesivo rezanje veličine čestica umjesto fiksne točke odvajanja.
- Sustavi za mljevenje cementa , gdje finoća izravno utječe na vrijeme vezivanja i ranu čvrstoću konačnog cementnog proizvoda
- Priprema ugljenog praha za proizvodnju električne energije , osiguravajući da su čestice ugljena dovoljno fine za stabilno izgaranje u kotlovima
- Proizvodnja novog građevinskog materijala i suhe žbuke , gdje kontrolirana raspodjela veličine čestica utječe na obradivost i završnu obradu
- Prerada keramičkih i gumenih sirovina , zahtijevajući konzistentan fini prah za ujednačena svojstva proizvoda
- Prerada minerala i ruda , uključujući kvarcni kamen, željeznu rudu i zlatnu rudu gdje klasifikacija poboljšava nizvodne stope oporavka
- Specijalizirana područja kao što su vađenje nafte i priprema materijala za zrakoplove , gdje su tolerancije finoće praha posebno niske
Ključni parametri pri odabiru dinamičkog klasifikatora praha
Odabir pravog klasifikatora za krug mljevenja ovisi o usklađivanju nekoliko radnih parametara s mlinom i ciljnim proizvodom, a ne samo o kapacitetu.
Ulazni materijal i ciljana finoća
Potvrdite maksimalnu veličinu čestica hrane koja ulazi u klasifikator i postavite ciljni raspon finoće u jedinicama koje koristi postrojenje, budući da to određuje potrebni raspon brzine rotora i konfiguraciju lopatica.
Volumen zraka i otpor sustava
Otpor klasifikatora utječe na ukupnu snagu ventilatora propuha potrebnu u sustavu mljevenja, tako da klasifikator s nižim padom tlaka pri istom volumenu zraka smanjuje ukupnu potrošnju energije za postrojenje.
Učinkovitost cirkulacijskog opterećenja i povrata
Učinkoviti grubi povratni put održava cirkulirajuće opterećenje unutar raspona kojim se može upravljati, a klasifikator koji šalje preveliki materijal natrag čisto izbjegava preopterećenje mlina materijalom koji je već trebao doći u fini tok.
Smjernice za održavanje za dugoročnu pouzdanost
Dinamički klasifikator praha neprekidno radi uz mlin, tako da definirana rutina održavanja održava točnost klasifikacije stabilnom i sprječava neplanirane zastoje.
- Povremeno provjeravajte istrošenost lopatica rotora, budući da istrošenost lopatica postupno pomiče točku rezanja finoće čak i kada postavka brzine ostaje ista
- Provjeravajte ležajeve i podmazivanje pogonskog motora prema utvrđenom rasporedu, jer je kvar ležaja jedan od najčešćih uzroka neplaniranog zastoja klasifikatora
- Pratite grubi povratni žlijeb za začepljenja, koja mogu stvoriti cirkulirajuće opterećenje i smanjiti propusnost mlina ako se odmah ne očiste
- Provjerite točnost senzora brzine rotora i kontrolne petlje, budući da će signal pomicanja brzine uzrokovati pomicanje finoće bez ikakve vidljive mehaničke greške
- Zamijenite obloge otporne na habanje u zonama visoke abrazije prije nego potpuno pokvare, posebno u krugovima koji obrađuju kvarcni kamen ili željeznu rudu
Uobičajeni problemi i praktično rješavanje problema
| Problem | Vjerojatni uzrok | Predložena radnja |
|---|---|---|
| Finoća proizvoda postaje grublja | Istrošene lopatice rotora ili smanjena brzina rotora | Provjerite ima li lopatica istrošenosti i potvrdite stvarnu brzinu rotora u odnosu na kontrolnu zadanu vrijednost |
| Rastuće cirkulacijsko opterećenje | Blokiran grubi povratni žlijeb ili postavka prefinog rezanja | Očistite povratni put i pregledajte brzinu rotora u odnosu na ciljnu finoću |
| Visoka otpornost sustava | Neravnomjeran unutarnji protok zraka ili naslaga na vodećim lopaticama | Očistite vodeće lopatice i provjerite ima li nakupina materijala unutar kućišta |
| Pretjerana potrošnja snage motora | Istrošenost ležaja ili neravnoteža rotora | Provjerite stanje ležaja i potvrdite ravnotežu rotora tijekom sljedećeg planiranog zaustavljanja |
Najnoviji razvoj tehnologije dinamičkog klasifikatora praha
Nedavna poboljšanja dinamičkih klasifikatora praha usredotočena su na praktične operativne dobitke, a ne na promjenu osnovnog principa odvajanja.
Kombinirana gruba i vrtložna separacija u jednoj jedinici
Integriranje odvajanja grubog praha s horizontalnim vrtložnim odvajanjem unutar jednog klasifikatora, kao što se koristi u dizajnu serije MX, smanjuje broj odvojenih faza koje krug mljevenja treba dok poboljšava ukupnu oštrinu klasifikacije.
Daljinska i automatizirana kontrola finoće
Daljinsko upravljanje glavnim pogonskim motorom omogućuje biljkama da prilagode ciljeve finoće iz kontrolne sobe kao odgovor na nizvodnu povratnu informaciju o kvaliteti, skraćujući vrijeme odziva u usporedbi s ručnim mehaničkim podešavanjem.
Optimizacija polja unutarnjeg protoka
Ujednačeni dizajn polja protoka koji smanjuje turbulenciju unutar kućišta klasifikatora smanjuje otpor i potrošnju energije u novim modelima klasifikatora, što izravno smanjuje troškove električne energije za rad sustava za mljevenje.
Često postavljana pitanja o dinamičkim klasifikatorima praha
Koja je razlika između dinamičkog i statičkog klasifikatora praha
Dinamički klasifikator koristi rotirajući kavez ili rotor za aktivnu kontrolu točke rezanja finoće kroz podesivu brzinu, dok se statički klasifikator oslanja samo na fiksne vodeće lopatice i protok zraka, što znači da se njegova točka rezanja ne može prilagoditi bez fizičke promjene konfiguracije lopatica.
Kako brzina rotora utječe na finoću proizvoda
Povećanje brzine rotora povećava centrifugalnu silu koja djeluje na čestice, šaljući više materijala srednje veličine natrag na ponovno mljevenje i proizvodnju finijeg konačnog proizvoda, dok smanjenje brzine rotora proizvodi grublji proizvod sa širim rasponom veličine čestica.
Koju veličinu čestica hrane može prihvatiti klasifikator serije MX
Dinamički klasifikator mlina za ugljen serije MX prihvaća veličine čestica od 0,5 milimetara ili manje i obrađuje proizvodne kapacitete u rasponu od 10 do 60 tona na sat, ovisno o materijalu i ciljnoj finoći.
Koji materijali se mogu obraditi dinamičkim klasifikatorom praha
Tipični materijali uključuju cement, ugljen u prahu, prah na bazi kalcija, prah silicijevog dioksida, titanov dioksid, željeznu rudaču, kvarcni kamen, građevinski otpad i zlatnu rudu, pokrivajući primjene od mljevenja cementa do proizvodnje električne energije i obrade minerala.
Zašto je otpor klasifikatora važan za potrošnju energije
Veći otpor klasifikatora prisiljava ventilator sustava da više radi kako bi održao potrebni volumen zraka, tako da dizajn nižeg otpora izravno smanjuje električnu energiju koju troši ventilator i smanjuje ukupne troškove energije kruga mljevenja.
Koliko moderni klasifikator može poboljšati izlaz sustava
Zamjena starijeg klasifikatora s fiksnom točkom rezanja modernim podesivim dizajnom kao što je serija MX može povećati ukupnu izlaznu snagu sustava za približno 10 do 15 posto uz zadržavanje učinkovitosti klasifikacije, na temelju tipične izvedbe prijavljene za projekte rekonstrukcije mlinova za ugljen.
